ОБОРУДОВАНИЕ ДЛЯ МАЛЫХ ГЭС
Мы предлагаем полный цикл работ по производству оборудования для малых ГЭС.
Расчет стоимости, условий и сроков поставки производится индивидуально по запросу.
Данные для расчета Вы можете направить на почту office@npoelectro.pro, либо воспользоваться формой заявки ниже. Наш специалист свяжется с Вами в ближашее время.

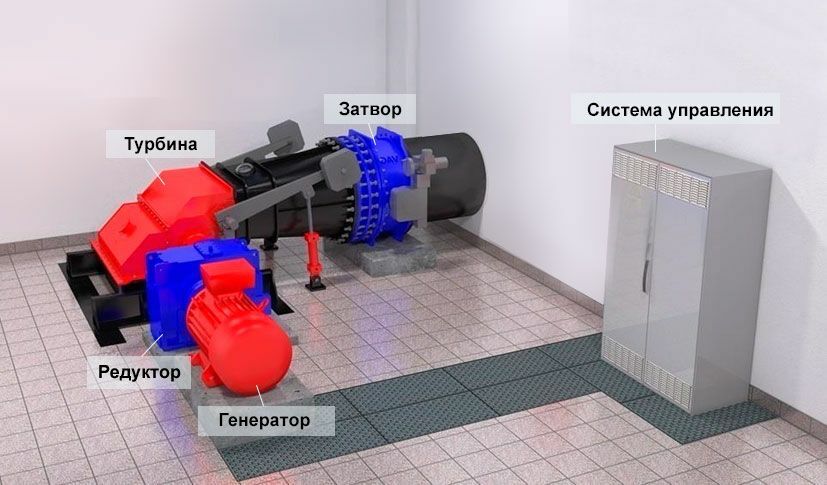

Турбины Crossflow - Банки (поперечные)
- Мощность от 10 до 5000 кВт
- Расход от 0,05 до 10,0 м3/с
- Напор от 5 до 200 м
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_3Hs5evkE.png)
ПОВОРОТНО-ЛОПАСТНЫЕ ТУРБИНЫ КАПЛАН
ТЕХНИЧЕСКИЕ ДАННЫЕ
- Мощность от 50 до 3000 кВт
- Расход от 1,5 до 30 м3/с
- Напор от 3 до 15 м
- Горизонтальные, с наклоном и вертикальные типы турбин
- Рабочее колесо с 3, 4 или 5 регулируемыми лопатками из высокоустойчивой AI-NI бронзы
- Рабочее колесо с полным валом и самонесущими подшипниками
- Трансмиссия ременная или зубчатая, с коробкой передач
- Система направляющих клапанов для регулировки расхода
- Высокий КПД в диапазоне расхода от 20% до 100% благодаря двойному регулированию
- Механизм аварийного выключения
- Индивидуальное изготовление для каждого проекта
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_QOdpTwJi.png)
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_ZAb0D9KG.png)
КОВШОВЫЕ ТУРБИНЫ ПЕЛТОН
ТЕХНИЧЕСКИЕ ДАННЫЕ
- Вариант с 6 форсунками
- Мощность: от 50 до 5000 кВт
- Горизонтальный или вертикальный вариант
- Напор от 100 до 600 м
- Расход от 50 до 2000 л/с
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_WoCNMhsE.png)
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_9HwYN1zH.png)
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_4BGhDKr2.png)
ПРЕИМУЩЕСТВА
- Повышенная выработка электроэнергии благодаря высокому КПД в диапазоне от 10% до 100% расхода
- Работоспособность начиная с 6% расхода
- Индивидуальное производство под данный проект
- Простая установка на месте и минимальные строительные работы
- Не засоряющиеся форсунки из нержавеющей стали
- Рабочее колесо из нержавеющей стали с самонесущими подшипниками
- Механизм аварийного отключения
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_cMaeQdwf.png)
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_BEBvduWE.png)
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_ghHb07OG.png)
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_EDE0bJV6.png)
РАДИАЛЬНО-ОСЕВЫЕ ТУРБИНЫ ФРЕНСИС
ТЕХНИЧЕСКИЕ ДАННЫЕ
- Мощность: от 100 до 3000 кВт
- Напор от 10 до 300 м
- Очень высокий КПД при стабильном расходе
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_Of9Ch4Hz.png)
ПРИМЕРЫ УСТАНОВОК
Горизонтальная турбина Френсис
- Hn = 97,15 м
- Q = 2 x 560 л/с
- NT = 2 x 464 кВт
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_k43MNYuK.png)

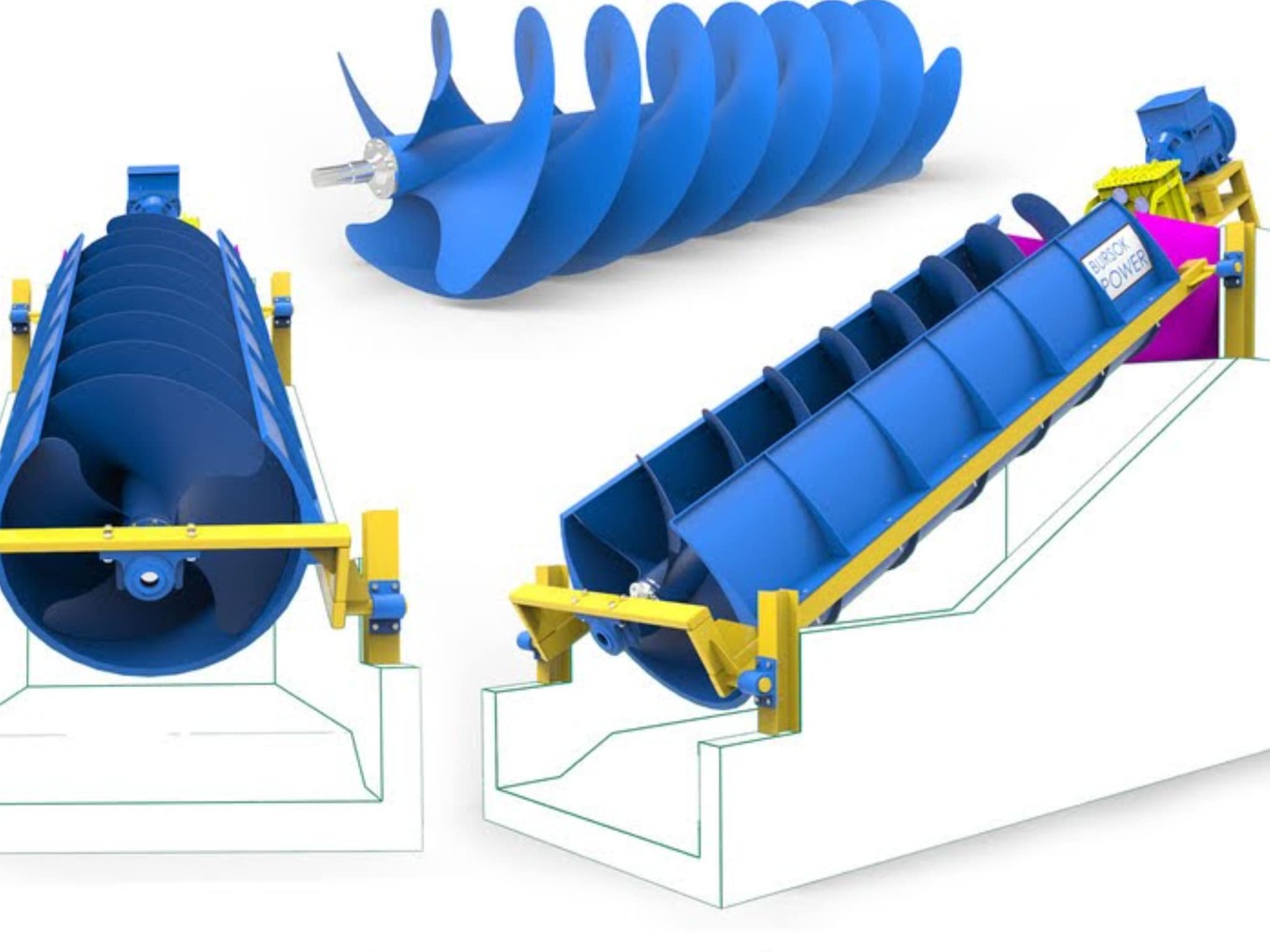

ШНЕКОВЫЕ ТУРБИНЫ
ПРИНЦИП РАБОТЫ ШНЕКОВОЙ ТУРБИНЫ МГЭС
Свободно притекающая вода сливается в желоб с установленным в нем винтом шнека. Вода своей массой действует по всей длине желоба и вращает шнек. В конце шнека вода вытекает из последнего витка шнека в поток. Система работает по принципу винта Архимеда.
Шнековые МГЭС способны работать при малых перепадах и при значительных колебаниях расхода воды.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ШНЕКОВЫХ ТУРБИН
- Мощность до 500 кВт
- Расход - от 0,1 до 10 куб.м/сек
- Напор - от 1,0 до 10 метров
- Угол наклона - 22 - 36 градуса
- Диаметр шнека - от 0,7 до 2м
- КПД - до 85%
Шнековые турбины применяется на малых реках, каналах и ручьях с низким перепадом и расходом воды.
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_G6lMJUrC.png)
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_BJreO4bJ.png)
ИСПОЛЬЗОВАНИЕ ГИДРОЭНЕРГЕТИЧЕСКОГО ПОТЕНЦИАЛА НА ОЧИСТНЫХ СООРУЖЕНИЯХ
При сбросе очищенной воды с очистных сооружениях существуют перепады высот от точки начала сброса до места слива.
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/autocrop/0b79acfc144ac805ab357710f1ddc00a.png)
При этом возможна генерация электрической энергии путем использования создаваемого на различных участках технологического цикла очистки воды ГИДРОЭНЕРГЕТИЧЕСКОГО ПОТЕНЦИАЛА.
КОНТЕЙНЕРНЫЕ МГЭС
Контейнерные компактные МГЭС устанавливаются в специальном контейнере. Это позволяет реализовать поставку МГЭС под ключ без строительных работ и монтажа. Установка, монтаж и наладка всех комплектующих производится на заводе. В случае готового подводящего трубопровода и фундаментной плиты, пусконаладка МГЭС возможна немедленно после доставки контейнера на площадку. Указанная система может подавать электрическую энергию или в общую сеть или в местную сеть в островном режиме.
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_HobxwnjY.png)
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_Fs2HyVqe.png)

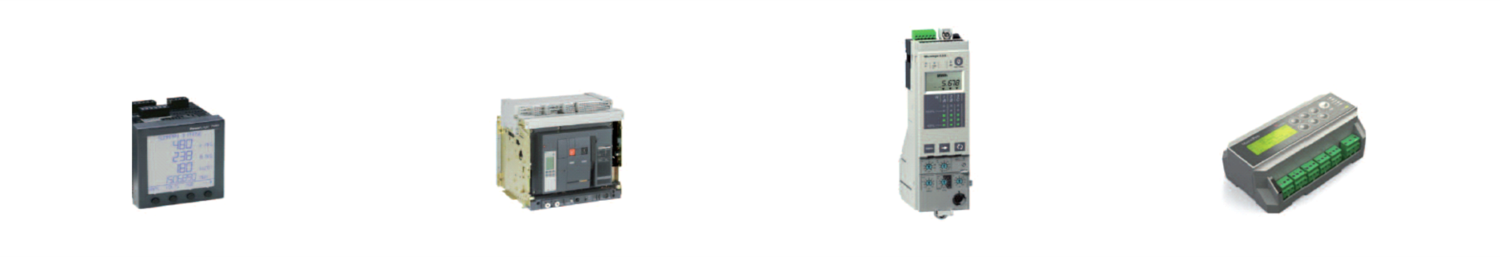

СИСТЕМА УПРАВЛЕНИЯ
СТАНДАРТНЫЙ ШКАФ УПРАВЛЕНИЯ
- Для эксплуатации параллельно с общей сетью, автономного режима работы в удаленных точках эксплуатации или комбинированный режим работы
- Визуализация процесса и цифровое сохранение данных
- Управление и контроль в режиме дальнего обслуживания (SCADA или GSM)
- Регулировка уровня воды
- Надежная предохранительная система для сети и генератора
- Центральная регулировка для оптимальной работы нескольких турбин
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_Ovwp6oIS.png)
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_28vy1QjD.png)
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_7S2rBUzB.png)
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_gUCbEtVe.png)
![](/uploads/s/h/n/p/hnp6txuwwtxh/img/full_8jNksffx.png)
